d
Ø interno
24 mm
D
Ø externo
50 mm
B
Largura
23 mm
Medidas em mm · d × D × B
RENOLD · Casquilhos de fixação
Casquilho de Fixação Serie KLPP
Variante selecionada: KLPP 24x50
Variante / medida

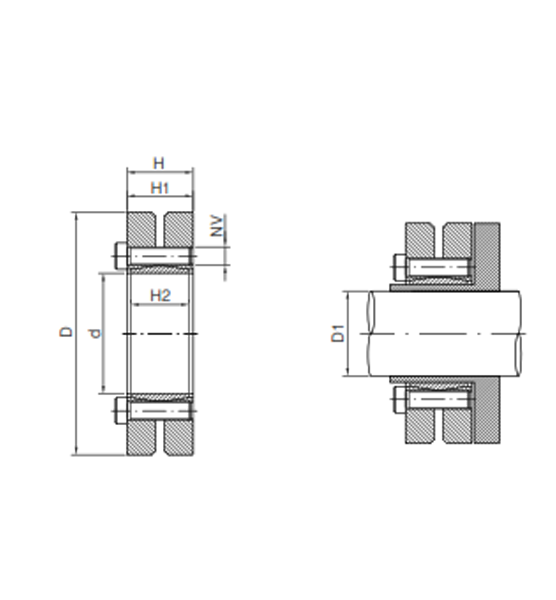

Casquilho de fixação série KLPP em aço C45E UNI EN 10083-1. Dimensões antes da montagem.
Casquilhos de fixação série KLPP para aplicações industriais de transmissão mecânica. O binário transmissível Mt e a força axial Ta dependem do diâmetro D1 indicado na tabela técnica. Solicite cotação para a configuração adequada.
Preço sob cotação
Resposta da equipa comercial em 24h úteis
1
- Envio 24-48h
- Marcas originais
- Apoio técnico
- d (mm)
- 24
- D (mm)
- 50
- D1 (mm)
- 19 / 20 / 21
- H (mm)
- 23,0
- H1 (mm)
- 19,5
- H2 (mm)
- 14
- Parafusos de fixação NV
- M5 x 18
- Binário de aperto Tv (Nm)
- 4
- N.º de parafusos de fixação
- 6
Medidas em milímetros: d = Ø interno, D = Ø externo, B = largura/altura.
Cotação para outras quantidades
Precisa de maior volume ou condições especiais? Peça uma cotação — recebe um PDF com o resumo do pedido.
