CORRENTES PLACAS RECTAS SIMPLES
CORRENTES PLACAS RECTAS SIMPLES
vs

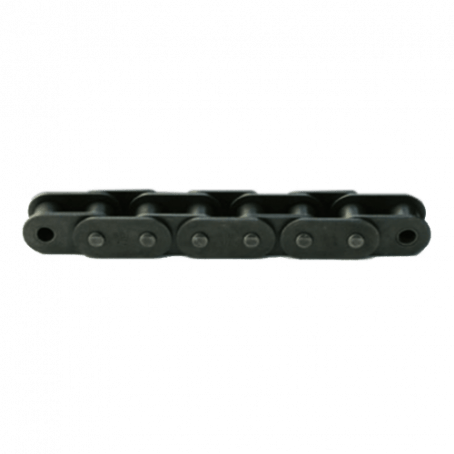

As correntes de rolos de placas laterais retas partilham as mesmas dimensões que as correntes de rolos ANSI ou ISO standard, mas têm placas laterais retas. Devido a esta conceção, estas correntes são tipicamente encontradas em aplicações de transporte ou aplicações que necessitam de uma corrente de rolos com uma superfície para deslizar. As nossas correntes de rolos de placas laterais retas são designadas com um sufixo “C” em frente do número de peça, outras marcas usam “F” ou “G”, mas são dimensionalmente idênticas às nossas. Isto significa que a corrente de roletes que fornecemos irá trocar diretamente com outras marcas.
Descrição
CORRENTES PLACAS RECTAS SIMPLES
| REF | PASSO (P) | ROLETE (W) | ROLETE (R) | PINO (D) | PLACA (H) | PINO (F) | CARGA RUTURA | PESO |
|---|---|---|---|---|---|---|---|---|
| C08B-1 | 12.7mm | 7.75mm | 8.51mm | 4.45mm | 11.8mm | 18.2mm | 18.0 KN | 0.80 kg/m |
| C10B-1 | 15.875mm | 9.65mm | 10.16mm | 5.08mm | 14.7mm | 20.9mm | 22.4 KN | 1.06 kg/m |
| C12B-1 | 19.05mm | 11.68mm | 12.07mm | 5.72mm | 16.0mm | 25.2mm | 29.0 KN | 1.32 kg/m |
| C16B-1 | 25.4mm | 17.02mm | 15.88mm | 8.28mm | 21/24mm | 39.10mm | 60.0 KN | 3.08/3.49 |
| C20B-1 | 31.75mm | 19.56mm | 19.05mm | 10.19mm | 26.4mm | 45.0mm | 95.0 KN | 4.16 kg/m |
| C24B-1 | 38.1mm | 25.4mm | 25.4mm | 14.63mm | 33.2mm | 57.8mm | 160.0 KN | 7.47 kg/m |
| C28B-1 | 44.45mm | 30.99mm | 27.94mm | 15.90mm | 36.7mm | 69.5mm | 200.0 KN | 9.90 kg/m |
| C32B-1 | 50.8mm | 30.99mm | 29.21mm | 17.81mm | 42.0mm | 71.0mm | 250.0 KN | 10.45 kg/m |
