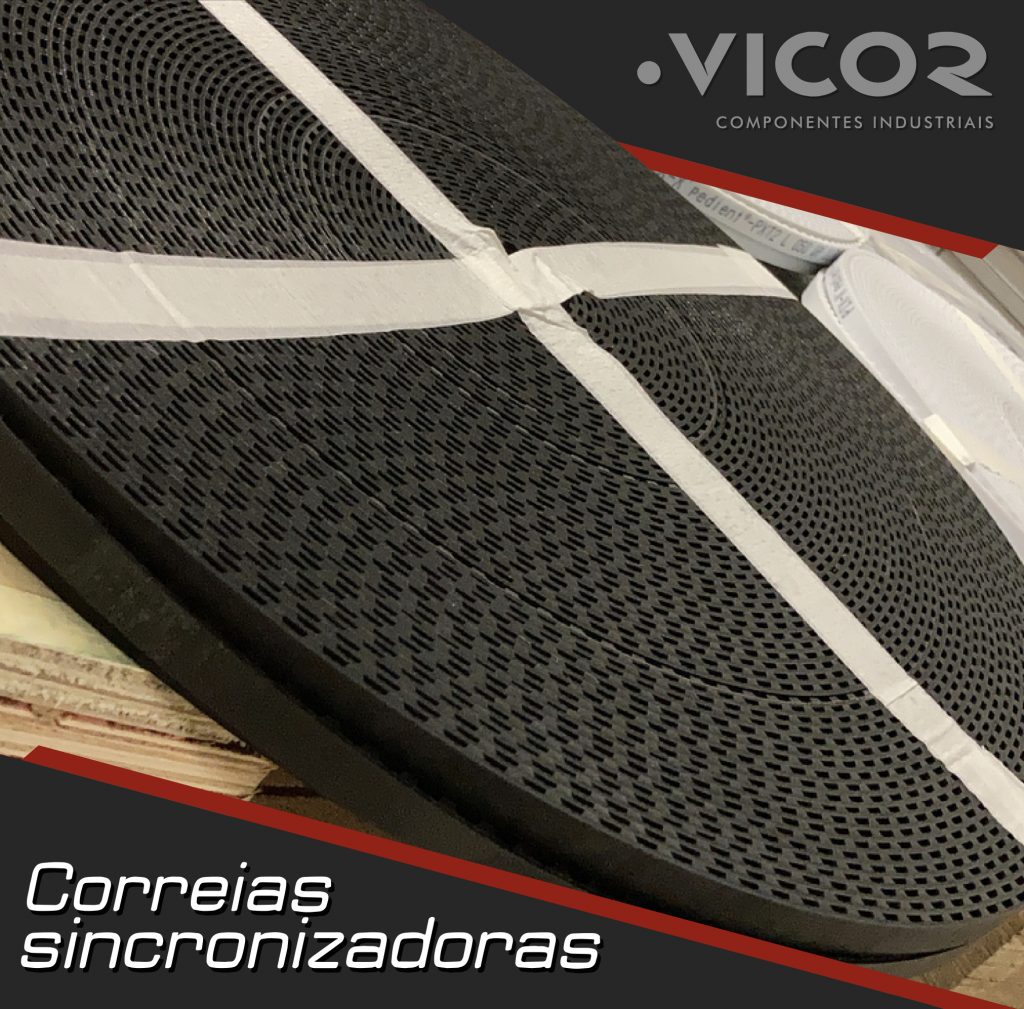

Os cintos de sincronização são uma das partes mais importantes das unidades de transmissão de energia. A correia sincronizadora pode ser melhor descrita como correia com dentes integralmente moldados no seu interior, o que faz um acoplamento perfeito com as polias ranhuradas axialmente. A correia de sincronizadora é também conhecida como correia síncrona ou correia de transmissão de potência sincronizada. A correia de transmissão não é considerada como um substituto ou substituição para outros modos de transmissão da correia.
As correias de sincronizadoras exibem propriedades importantes tais como relação de velocidade fixa, sem re-tensão após a instalação, baixa manutenção com uma grande variedade de capacidades de transmissão de potência e velocidades de accionamento. As correias sincronizadoras utilizam dentes que se enroscam com ranhuras numa polia para accionar o sistema de forma sincronizada. Não há deslizamento, o que provocará variações de velocidade, permitindo que os accionamentos sejam cronometrados com grande precisão. O cordão de tracção tem um estiramento mínimo, pelo que se elimina a necessidade constante de tomar o ajuste.
Funcionarão numa gama muito ampla de velocidade e binários. Gamas de binário entre equipamento de escritório muito leve e equipamento de britagem pesado até várias centenas de kW são também capazes de ser accionadas por accionamentos de sincronização.
A sua característica única permite a sua utilização em accionamentos positivos, resultando em movimentos precisos dos componentes de accionamento. As correias dentadas são oferecidas em três perfis de dentes diferentes:
Correias sincronizadoras clássicas
Correias sincronizadoras de alto binário (HTD)
Correias sincronizadoras Super Torque Drive(STD)
Secção | Passo (mm) | Altura Dente (mm) | Espessura (mm) | Range | Perímetro | |
min (mm) | max (mm) | |||||
MXL | 2.032 | 0.51 | 1.14 | 2.1 | 177.1 | Lp |
XXL | 3.175 | 0.76 | 1.52 | 5.0 | 21.90 | Lp |
XL | 5.080 | 1.27 | 2.30 | 4.4 | 212.8 | Lp |
L | 9.525 | 1.91 | 3.60 | 6.7 | 270.0 | Lp |
H | 12.700 | 2.29 | 4.30 | 14.5 | 272.0 | Lp |
XH | 22.225 | 6.35 | 11.20 | 46.3 | 227.5 | Lp |
XXH | 31.750 | 9.53 | 15.70 | 62.5 | 200.0 | Lp |
2M | 2.00 | 0.75 | 1.36 | 52 | 750 | Lp |
3M | 3.00 | 1.17 | 2.40 | 60 | 6804 | Lp |
5M | 5.00 | 2.06 | 3.80 | 180 | 3750 | Lp |
8M | 8.00 | 3.48 | 6.00 | 184 | 6880 | Lp |
14M | 14.00 | 6.02 | 10.00 | 812 | 8120 | Lp |
S 2M | 2.00 | 0.76 | 1.36 | 60 | 3700 | Lp |
S 3M | 3.00 | 1.14 | 2.20 | 120 | 6510 | Lp |
S 5M | 5.00 | 1.91 | 3.40 | 150 | 4000 | Lp |
S 8M | 8.00 | 3.05 | 5.30 | 376 | 6640 | Lp |
S 14M | 14.00 | 5.30 | 10.20 | 714 | 5012 | Lp |
